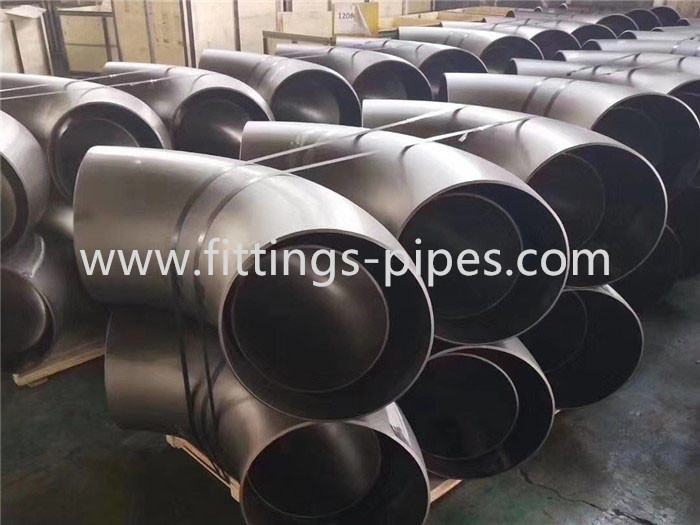

A234GR. WP11-S ข้องอไม่มีรอยต่อโลหะผสมเส้นผ่านศูนย์กลางยาว 20" 45° S60

รายละเอียดข้อต่อท่อเชื่อมก้น

วัสดุ

เหล็กกล้าคาร์บอน :

ASTM, A234WPB, A234WPC, A420WPL6 ,Q235,10#, A3, Q235A, 20G,16Mn,

DIN St37, St45.8, St52.4,St.35.8,St.35.8.

สแตนเลส:

1Cr18Ni9Ti 0Cr18Ni9 00Cr19Ni10 0Cr17Ni12Mo2Ti

00Cr17Ni14Mo2 304 304L 316 316L

โลหะผสมเหล็ก:

16Mn Cr5Mo 12Cr1MoV 10CrMo910 15CrMo 12Cr2Mo1,

A335P22 St45.8, ASTM A860 WPHY X42 X52 X60 X70

มาตรฐาน

ASTM / JIS / DIN / BS / GB/GOST

แบบอย่าง

1.Tee (ตรงและลดลง) 2.180 DEG Return

3.ข้องอ (45/90/180 องศา)

5. ตัวลด (ศูนย์กลางและนอกรีต)

พิมพ์

ตะเข็บหรือไม่มีรอยต่อ

องศาข้อศอก

45 องศา 90 องศา 180 องศา

พื้นผิว

สีดำ, น้ำมันป้องกันสนิม, สังกะสีแบบจุ่มร้อน

ความหนาของผนัง

SCH5S,SCH10S,SCH10,SCH20,SCH30,SCH40,STD,XS,SCH60,

SCH80,SCH100,SCH120,SCH140,SCH160,XXS,2MM

ขนาด

1/2"-48"(Dn15-Dn1200)

การเชื่อมต่อ

การเชื่อม

รูปร่าง

เท่ากับ, ลด

ใบรับรอง

ISO9001

แอปพลิเคชัน

ปิโตรเลียม เคมี พลังงาน ก๊าซ โลหะ การต่อเรือ การก่อสร้าง ฯลฯ

สินค้าที่เกี่ยวข้อง

1. หัวนมและซ็อกเก็ตเหล็กกล้าคาร์บอน

2. ครีบ

3. อุปกรณ์ท่อเหล็กอ่อน

4. ท่อ

5. อุปกรณ์แรงดันสูง

6. วาล์ว

7. เทปซีล PTFE .thread

8. ข้อต่อทองเหลือง

9. อุปกรณ์ท่อเหล็กดัด

10. ข้อต่อทองแดง

11. อุปกรณ์สุขภัณฑ์ ฯลฯ

12. อุปกรณ์ร่อง

มีภาพวาดหรือการออกแบบของลูกค้า

บรรจุุภัณฑ์

1> 1/2" - 2" ในกล่อง

2> สูงกว่า 2 "ในกล่องไม้

ขนาดใหญ่สามารถใช้งานได้โดยพาเลท

รายละเอียดการจัดส่ง

ตามปริมาณและข้อกำหนดในการสั่งซื้อแต่ละครั้ง

เวลาจัดส่งปกติคือ 15 ถึง 20 วันหลังจากได้รับเงินมัดจำ

หน่วย : นิ้ว

ขนาด

ท่อ

ขนาด

นอก Dia.

(โอดี)

ความหนาของผนัง (T)

90o L/R Elbow Center To End A

45o L/R Elbow Center To End B

90o S/R Elbow Center ถึงจุดสิ้นสุด A

ช.5ส

Sch.10S

Sch.40S

Sch.80S

1/2

0.840

0.065

0.083

0.109

0.147

1.50 น

0.625

3/4

1.050

0.065

0.083

0.113

0.154

1.12

0.438

1

1.315

0.065

0.109

0.133

0.179

1.50 น

0.875

1.00 น

1-1/4

1.660

0.065

0.109

0.140

0.191

1.88

1.00 น

1.25 น

1-1/2

1.900

0.065

0.109

0.145

0.200

2.25 น

1.12

1.50 น

2

2.375

0.065

0.109

0.154

0.218

3.00 น

1.38 น

2.00 น

2-1/2

2.875

0.083

0.120

0.203

0.276

3.75

1.75

2.50 น

3

3.500

0.083

0.120

0.216

0.300

4.50 น

2.00 น

3.00 น

4

4.500

0.083

0.120

0.237

0.337

6.00 น

2.50 น

4.00 น

5

5.563

0.109

0.134

0.258

0.375

7.50 น

3.12

5.00 น

6

6.625

0.109

0.134

0.280

0.432

9.00 น

3.75

6.00 น

8

8.625

0.109

0.148

0.322

0.500

12.00 น

5.00 น

8.00 น

10

10.750

0.134

0.165

0.375

0.500

15.00 น

6.25 น

10.00 น

12

12.750

0.156

0.180

0.375

0.500

18.00 น

7.50 น

12.00 น

14

14.000

0.156

0.250

0.375

0.500

21.00 น

8.75 น

14.00 น

16

16.000

0.165

0.250

0.375

0.500

24.00 น

10.00 น

16.00 น

18

18,000

0.165

0.250

0.375

0.500

27.00 น

11.25 น

18.00 น

20

20,000

0.188

0.250

0.375

0.500

30.00 น

12.50 น

20.00 น

24

24.000

0.218

0.250

0.375

0.500

36.00 น

13.50 น

24.00 น

ระดับ

ค

ล้าน

P≤

S≤

ศรี

Cr

โม

P11

0.05-0.15

0.30-0.60 น

0.025

0.025

0.50-1.00 น

1.00-1.50น

0.44-0.65

P22

0.05-0.16น

0.30-0.60 น

0.025

0.025

≤0.50

1.90-2.60

0.87-1.13

P5

≤0.15

0.30-0.60 น

0.025

0.025

≤0.50

4.00-6.00 น

0.45-0.65

P9

≤0.15

0.30-0.60 น

0.025

0.025

0.25-1.00 น

8.00-10.00 น

0.90-1.10 น

P91

0.08-0.12

0.30-0.60 น

0.020/0.010

0.020/0.010

0.02-0.50

8.00-9.50 น

0.85-1.05

P92

0.07-0.13

0.30-0.60 น

0.020/0.010

0.020/0.010

≤0.50

8.50-9.50น

0.30-0.60 น
