ข้อมูลรายละเอียด
รายละเอียดสินค้า

ข้อมูลรายละเอียด
หมายเลขรุ่น::	1/2"-36"	การรับรอง::	ISO TUV
ปริมาณ::	1 ยูนิต	รายละเอียดบรรจุภัณฑ์::	ไม่มีไม้อัดรมยาหรือไม้อัด/พาเลทไม้หรือกล่อง
ระดับ::	45° 90° 180°	มาตรฐาน::	ASTM B16.9, JIS G3458 JIS G3462 DIN 17175 EN10253
เน้น:	ข้องอท่อสังกะสีไม่มีรอยต่อ TUV , ข้องอท่อสังกะสี ISO ไร้รอยต่อ , ข้อศอกท่อไร้รอยต่อ TUV 45Degree

รายละเอียดสินค้า

ข้อศอกท่อเหล็กไม่มีรอยต่อ Astm A234 Wpb ท่อเหล็กข้อศอก Carbon Black Galvanized

ASTM A234 WPB เป็นเกรดทั่วไปสำหรับข้อศอกที่มีรัศมียาว 90 องศา ซึ่งเป็นหนึ่งในความต้องการสูงมีให้เลือกหลายขนาดและช่วงความหนามีประสิทธิภาพที่ดีและเพียงพอต่อความต้องการของท่อส่งทางอุตสาหกรรมส่วนใหญ่

ข้องอท่อเหล็กมีกี่แบบ?

ตามรูปทรง มีศอกตรงและศอกลด

ขึ้นอยู่กับมุม ปกติมีข้อศอก 45 องศา 90 องศา และ 180 องศา

ตามรัศมี จะมีรัศมียาว ( 1.5D) และศอกรัศมีสั้น (1D)

สำหรับการเชื่อมต่อ พวกเขาสามารถแบ่งออกเป็นข้อศอกเชื่อมซ็อกเก็ต ข้อศอกเชื่อมชน และข้อศอกเกลียว

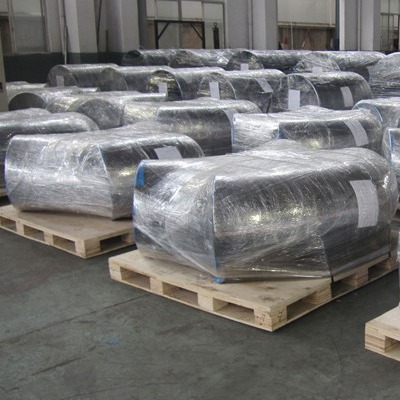

แพ็คเกจข้อศอก 90 องศา

เราทำเครื่องหมายฟิตติ้งเชื่อมประสานเหล็กกล้าคาร์บอนทั้งหมดด้วยชื่อ เกรด หมายเลขความร้อน ขนาด มาตรฐาน และความหนาตามกำหนดการหลังจากเสร็จสิ้นการระเบิด ทาสี และทำเครื่องหมายข้อศอก 90 องศา ASTM A234 WPB พนักงานของเราห่อด้วยโฟมพลาสติกและบรรจุลงในกล่องไม้หรือพาเลท

มีการติดป้ายฉลากที่ชัดเจนที่ด้านนอกของบรรจุภัณฑ์เพื่อให้ระบุปริมาณและรหัสผลิตภัณฑ์ได้ง่าย โดยต้องระมัดระวังเป็นพิเศษระหว่างการใช้งานและการขนส่ง

ขนาดข้อศอกเหล็กกล้าคาร์บอน

ขนาดของเหล็กกล้าคาร์บอนข้อศอก 90 องศาและข้อศอก 45 องศา

กรมอุทยานฯ	OD ดี	90° ลองราด ศูนย์สู่จุดจบ อา	45° ลองราด ศูนย์สู่จุดจบ บี	90° 3D ศูนย์สู่จุดจบ อา	45° 3D ศูนย์สู่จุดจบ บี
1/2	21.3	38	16
3/4	26.7	38	19	57	24
1	33.4	38	22	76	31
1.1/4	42.2	48	25	95	39
1.1/2	48.3	57	29	114	47
2	60.3	76	35	152	63
2.1/2	73	95	44	190	79
3	88.9	114	51	229	95
3.1/2	101.6	133	57	267	111
4	114.3	152	64	305	127
5	141.3	190	79	381	157
6	168.3	229	95	457	189
8	219.1	305	127	610	252
10	273	381	159	762	316
12	323.8	457	190	914	378
14	355.6	533	222	1067	441
16	406.4	610	254	1219	505
18	457	686	286	1372	568
20	508	762	318	1524	632
22	559	838	343	1676	694
24	610	914	381	พ.ศ. 2372	757
26	660	991	406	1981	821
28	711	1067	438	2134	883
30	762	1143	470	2286	946
32	813	1219	502	2438	1010
34	864	1295	533	2591	1073
36	914	1372	565	2743	1135
38	965	1448	600	2896	1200
40	1016	1524	632	3048	1264
42	1067	1600	660	3200	1326
44	1118	1676	695	3353	1389
46	1168	1753	727	3505	1453
48	1219	พ.ศ. 2372	759	3658	1516

เหล็กกล้าคาร์บอนข้อศอก 45 องศาและเหล็กกล้าคาร์บอน 90 องศาข้อศอกขนาดอยู่ในหน่วยมิลลิเมตร เว้นแต่จะระบุไว้เป็นอย่างอื่นลูกค้าต้องระบุความหนาของผนัง (t)

ความคลาดเคลื่อนมิติของข้อศอกเชื่อมชน - 45° และ 90° - LR และ 3D - ASME B16.9

ขนาดท่อที่กำหนด	1/2 ถึง 2.1/2	3 ถึง 3.1/2	4	5 ถึง 8
เส้นผ่านศูนย์กลางภายนอก ที่ เบเวล (ดี)	+ 1.6 - 0.8	1.6	1.6	+ 2.4 - 1.6
เส้นผ่านศูนย์กลางภายในที่ปลาย	0.8	1.6	1.6	1.6
ศูนย์ถึงจุดสิ้นสุด LR (A/B)	2	2	2	2
ศูนย์สู่จุดสิ้นสุด 3D (A/B)	3	3	3	3
ขนาดท่อที่กำหนด	10 ถึง 18	20 ถึง 24	26 ถึง 30	32 ถึง 48
เส้นผ่านศูนย์กลางภายนอก ที่ เบเวล (ดี)	+ 4 - 3.2	+ 6.4 - 4.8	+ 6.4 - 4.8	+ 6.4 - 4.8
เส้นผ่านศูนย์กลางภายในที่ปลาย	3.2	4.8	+ 6.4 - 4.8	+ 6.4 - 4.8
ศูนย์ถึงจุดสิ้นสุด LR (A/B)	2	2	3	5
ศูนย์สู่จุดสิ้นสุด 3D (A/B)	3	3	6	6
ความหนาของผนัง (t)	ไม่น้อยกว่า 87.5% ของความหนาของผนังที่กำหนด

ขนาดข้อศอก ASTM A234 WPB

มาตรฐาน: ASME B16.9, SH3408, HG/T21635 / 21631, SY/T0510

เส้นผ่านศูนย์กลาง: DN20 ถึง DN1500/3/4” ถึง 60”

กำหนดการ: Sch 20, STD, 40, XS, 80, 100, 120, 160, XXS

รัศมี: รัศมีสั้น (SR) และรัศมียาว (LR)

ชนิด: ไม่มีรอยต่อและรอย

พื้นผิว: ไพรเมอร์สีดำ, กัลวาไนซ์

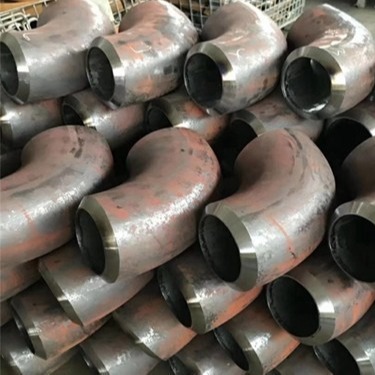

ข้องอท่อชุบสังกะสีแบบไม่มีรอยต่อ 45 องศา ISO TUV Certification 0

ข้องอท่อชุบสังกะสีแบบไม่มีรอยต่อ 45 องศา ISO TUV Certification 2

ข้องอท่อชุบสังกะสีแบบไม่มีรอยต่อ 45 องศา ISO TUV Certification 3

ข้องอท่อชุบสังกะสีแบบไม่มีรอยต่อ 45 องศา ISO TUV Certification 4

ข้องอท่อชุบสังกะสีแบบไม่มีรอยต่อ 45 องศา ISO TUV Certification 5

ข้องอท่อชุบสังกะสีแบบไม่มีรอยต่อ 45 องศา ISO TUV Certification 6

ข้องอท่อชุบสังกะสีแบบไม่มีรอยต่อ 45 องศา ISO TUV Certification 7

แท็ก:

รายละเอียดสินค้า:
สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	hongcheng
ได้รับการรับรอง:	Pcoc, Reach, Iecee, Scoc, Epa, Gs
หมายเลขรุ่น:	1/2" ถึง 24"
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ:	1pc
ราคา:	consult
รายละเอียดการบรรจุ:	กล่องไม้อัดหรือพาเลท
เวลาการส่งมอบ:	7-15 วันทำการ
เงื่อนไขการชำระเงิน:	L/C, D/P, T/T
สามารถในการผลิต:	2 ล้านตัน/ปี
