ข้อมูลรายละเอียด
รายละเอียดสินค้า

ข้อมูลรายละเอียด
การรับรอง ::	ASME, ANSI, DIN, JIS, BS, KS	วัสดุ ::	Exception : INVALID_FETCH - bind failed with errno 22: Invalid argument ip=150.238.110.221
ความสามารถในการจัดหา::	5,000 ตัน/เดือน	ความหนาของผนัง:	Sch5-Sch160 XXS,STD,XS, SGP
มุม:	45 ° 90 ° 180 ° ฯลฯ	วัสดุ::	สแตนเลส
เน้น:	ข้อศอกท่อเหล็ก a335 p11 , ข้อศอกท่อเหล็กไร้รอยต่อ lr , ข้องอท่อไร้รอยต่อ a335 p22

รายละเอียดสินค้า

A335 P11 P22 Sch40 90 องศา Lr ข้อต่อท่อเหล็กไร้รอยต่อ

ASME SB366 WPNCMC REDUCER ASTM B366 WPNCMC อุปกรณ์เชื่อมแบบไร้รอยต่อ 90 องศา SCH40 ลดท่อเหล็ก
ASTM B366 GRADE WPNCMC FITTINGS คืออะไร?
ASTM B366 GRADE WPNCMC FITTINGS เป็นข้อต่อท่อแบบเชื่อมได้ ซึ่งอนุญาตให้เปลี่ยนทิศทางการไหล แตกแขนงออก หรือเพื่อลดขนาดของท่อ
ข้อมูลจำเพาะของ ASTM B366 GRADE WPNCMC FITTINGS~

ขนาด	ASTM B366 WPNCMC อุปกรณ์เชื่อมชนแบบไม่มีตะเข็บ: 1/2" - 10" ASTM B366 GRADE WPNCMC อุปกรณ์เชื่อมรอยชน: 1/2 "- 48"
มิติ	ASME/ANSI B16.9, ASME B16.28, MSS-SP-43, BS4504, BS4504, BS1560, BS10
ความหนา	SCH10, SCH20, SCH30, STD SCH40, SCH60, XS, SCH 80, SCH 100, SCH 120, SCH 140, SCH 160, XXS ใช้ได้กับ NACE MR 01-75
ประเภท	ASTM B366 GRADE WPNCMC ข้อต่อก้นเชื่อม ASME SB366-WPNCMC ฟิตติ้งแบบไม่มีรอยต่อ B366 gr WPNCMC ERW ฟิตติ้ง ASME SB366-WPNCMC อุปกรณ์เชื่อม B366 WPNCMC อุปกรณ์ท่อประดิษฐ์ ASTM B366 GRADE WPNCMC Bevel End อุปกรณ์ท่อ
OD	DN15-DN1200
การเชื่อมต่อ	งานเชื่อม
รัศมีการนอน	R = 1D, 2D, 3D, 5D, 6D, 8D, 10D หรือกำหนดเอง ASME SB366 WPNCMC ข้อต่อท่อ
แนว	NB ½" ถึง 24" NB ใน Sch 10s, 40s, 80s, 160s, XXS(DN6~DN100) ASTM B366-WPNCMC ข้อต่อเชื่อมก้น
ระดับ ข้อศอก	มุม : 22.5 องศา 30 องศา 45 องศา 90 องศา 180 องศา 1.0D 1.5D 2.0D 2.5D 3D 4D 5D 6D 7D-40D มาตรฐาน: ASME B16.9, ASME B16.28, ASME B16.25, MSS SP-75 DIN2605 JISB2311 JISB2312 JISB2313, BS, GB, ISO
กระบวนการ	Push, Press, Forge, Cast, ฯลฯ.
ทดสอบ	EN 10204/3.1B ใบรับรองวัตถุดิบ รายงานผลการทดสอบการถ่ายภาพด้วยรังสี 100% รายงานการตรวจสอบบุคคลที่สาม (คิดค่าบริการ)

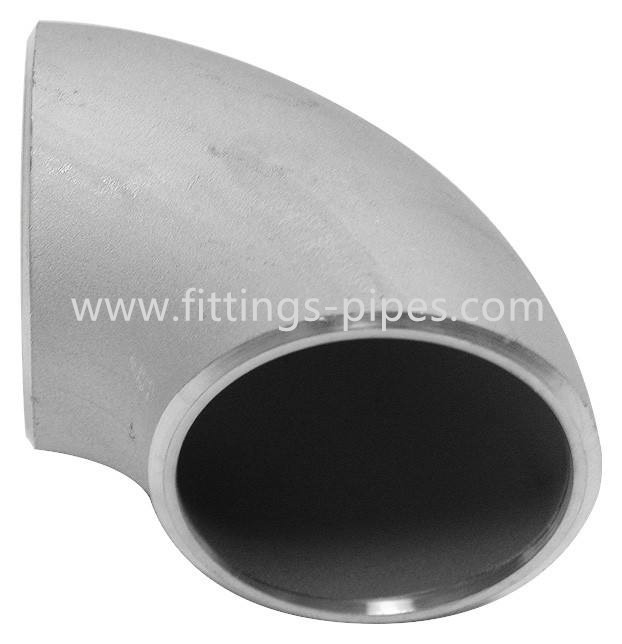

A335 P11 P22 Sch 40 ข้อศอกท่อเหล็ก 90 องศา Lr ข้อต่อไม่มีรอยต่อ 0

พารามิเตอร์ผลิตภัณฑ์

กรมอุทยานฯ	OD ดี	ศูนย์กลาง Rad ยาว 90 °ถึงจุดสิ้นสุด อา	ศูนย์ Rad ยาว 45 °ถึงจุดสิ้นสุดB	90° ศูนย์กลางถึงจุดสิ้นสุด A	45° ศูนย์กลางถึงจุดสิ้นสุด B



1/2	21.3	38	16
3/4	26.7	38	19	57	24
1	33.4	38	22	76	31
1¼	42.2	48	25	95	39
1½	48.3	57	29	114	47
2	60.3	76	35	152	63
2½	73	95	44	190	79
3	88.9	114	51	229	95
3½	101.6	133	57	267	111
4	114.3	152	64	305	127
5	141.3	190	79	381	157
6	168.3	229	95	457	189
8	219.1	305	127	610	252
10	273	381	159	762	316
12	323.8	457	190	914	378
14	355.6	533	222	1067	441
16	406.4	610	254	1219	505

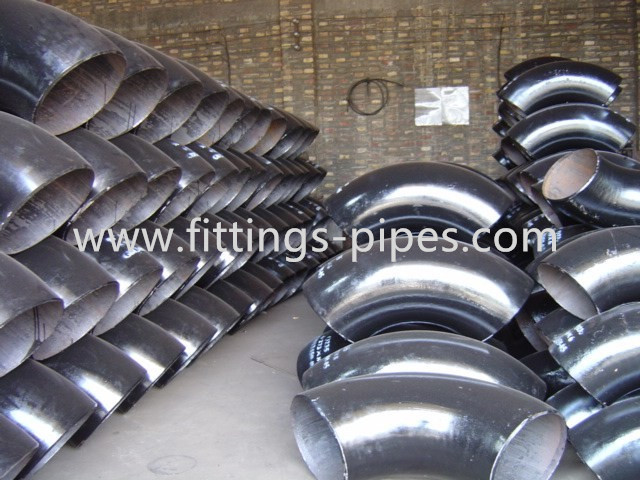

A335 P11 P22 Sch 40 ข้อศอกท่อเหล็ก 90 องศา Lr ข้อต่อไม่มีรอยต่อ 2
3.1 MTC ได้รับการเสนอหลังจากสั่งซื้อและจัดส่งพร้อมกับสินค้า
เส้นผ่านศูนย์กลางของ ASTM B366 GRADE WPNCMC FITTINGS ~

ขนาดท่อที่กำหนด	อุปกรณ์ทั้งหมด	อุปกรณ์ทั้งหมด	อุปกรณ์ทั้งหมด	ข้อศอก/เสื้อยืด	โค้งกลับ 180 °	โค้งกลับ 180 °	โค้งกลับ 180 องศา	ลด	หมวก
กรมอุทยานฯ	OD ที่ Bevel (1), (2)	ID ที่ End (1), (3), (4)	ความหนาของผนัง (3)	มิติจากศูนย์กลางถึงปลาย A,B,C,M	ศูนย์กลางสู่ศูนย์กลาง O	Back-to-Face K	การจัดตำแหน่งปลาย U	ความยาวโดยรวม H	ความยาวโดยรวม E
½ ถึง 2½	0.06 -0.03	0.03	ไม่น้อยกว่า 87.5% ของความหนาเล็กน้อย	0.06	0.25	0.25	0.03	0.06	0.12
3 ถึง 3 ½	0.06	0.06	ไม่น้อยกว่า 87.5% ของความหนาเล็กน้อย	0.06	0.25	0.25	0.03	0.06	0.12
4	0.06	0.06	ไม่น้อยกว่า 87.5% ของความหนาเล็กน้อย	0.06	0.25	0.25	0.03	0.06	0.12
5 ถึง 8	0.09 -0.06	0.06	ไม่น้อยกว่า 87.5% ของความหนาเล็กน้อย	0.06	0.25	0.25	0.03	0.06	0.25
10 ถึง 18	0.16 -0.12	0.12	ไม่น้อยกว่า 87.5% ของความหนาเล็กน้อย	0.09	0.38	0.25	0.06	0.09	0.25
20 ถึง 24	0.25 -0.19	0.19	ไม่น้อยกว่า 87.5% ของความหนาเล็กน้อย	0.09	0.38	0.25	0.06	0.09	0.25
26 ถึง 30	0.25 -0.19	0.19	ไม่น้อยกว่า 87.5% ของความหนาเล็กน้อย	0.12	…	…	…	0.19	0.38
32 ถึง 48	0.25 -0.19	0.19	ไม่น้อยกว่า 87.5% ของความหนาเล็กน้อย	0.19	…	…	…	0.19	0.38

A335 P11 P22 Sch 40 ข้อศอกท่อเหล็ก 90 องศา Lr ข้อต่อไม่มีรอยต่อ 3

แท็ก:

รายละเอียดสินค้า:
สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	hongcheng
ได้รับการรับรอง:	Pcoc, Reach, Iecee, Scoc, Epa, Gs
หมายเลขรุ่น:	1/2" ถึง 24"
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ:	10PC
ราคา:	consult
รายละเอียดการบรรจุ:	กล่องไม้อัดหรือพาเลท
เวลาการส่งมอบ:	7-15 วันทำการ
เงื่อนไขการชำระเงิน:	L/C, D/P, T/T
สามารถในการผลิต:	2 ล้านตัน/ปี
