ตัวลดท่อนอกรีต Inconel, ตัวลดรอยเชื่อมโลหะผสมเหล็กก้นลดศูนย์กลาง

รายละเอียดสินค้า

ตัวลดท่อเหล็ก Cross Butt Welded Fittings โลหะผสมเหล็ก Inconel Incoloy Concentric Reducers ตัวลดนอกรีต

รายการข้อมูลจำเพาะ

ตัวลดท่อเหล็กเป็นส่วนประกอบที่ใช้ในท่อเพื่อลดขนาดจากรูใหญ่เป็นรูเล็กตามเส้นผ่านศูนย์กลางภายในความยาวของการลดตรงนี้เท่ากับค่าเฉลี่ยของเส้นผ่านศูนย์กลางท่อที่เล็กกว่าและใหญ่กว่าที่นี่ตัวลดสามารถใช้เป็นตัวกระจายแสงหรือหัวฉีดได้ตัวลดขนาดช่วยในการตอบสนองท่อที่มีอยู่ซึ่งมีขนาดแตกต่างกันหรือการไหลของไฮดรอลิกของระบบท่อ

การใช้เครื่องลดเหล็กจะดำเนินการในโรงงานเคมีและโรงไฟฟ้าทำให้ระบบท่อมีความน่าเชื่อถือและกะทัดรัดช่วยปกป้องระบบท่อจากผลกระทบที่ไม่พึงประสงค์หรือการเสียรูปจากความร้อนใดๆเมื่ออยู่บนวงกลมแรงดัน จะป้องกันไม่ให้เกิดการรั่วซึมใดๆ และติดตั้งง่ายรีดิวเซอร์เคลือบนิกเกิลหรือโครเมียมช่วยยืดอายุผลิตภัณฑ์ มีประโยชน์สำหรับท่อไอน้ำสูงและป้องกันการกัดกร่อน

ประเภทตัวลด

ตัวลดแรงมีสองประเภท ตัวลดจุดศูนย์กลาง และ ตัวลดความผิดปกติ

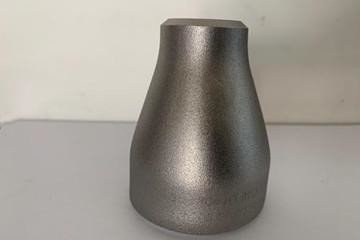

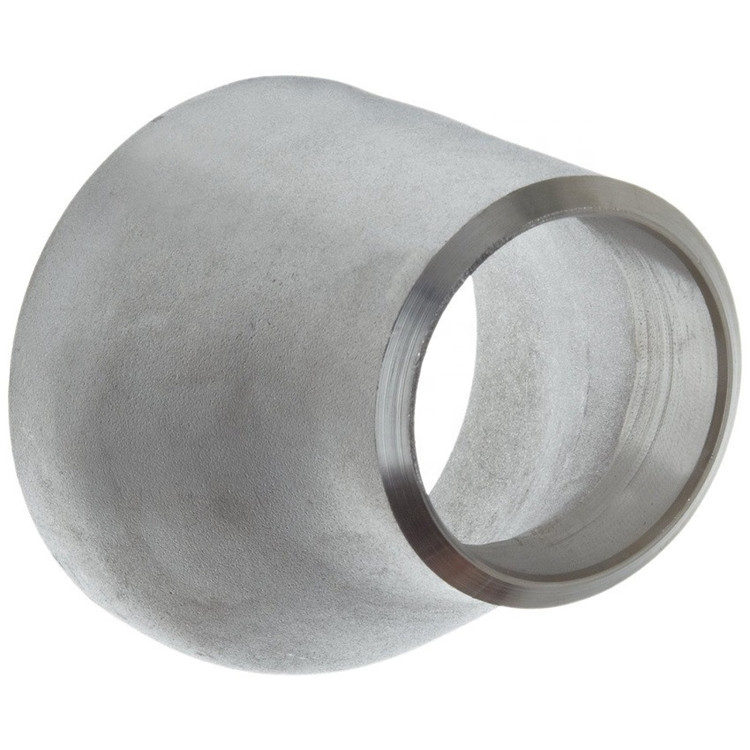

ลดศูนย์กลาง

ตัวลดขนาดนี้ประกอบด้วยส่วนควบที่สมมาตรและรูปทรงกรวยที่ขยายหรือลดขนาดเส้นผ่านศูนย์กลางรอบเส้นกึ่งกลางเท่าๆ กันตัวอย่างเช่น เมื่อท่อ 1” เปลี่ยนเป็นท่อ ¾” ด้านบนหรือด้านล่างของท่อจะไม่อยู่ที่ระดับมีการใช้กันอย่างแพร่หลายเมื่อมีการเปลี่ยนแปลงเส้นผ่านศูนย์กลางเดียวหรือหลายเส้น

ลดนอกรีต

ข้อต่อที่มีรูปทรงกรวยที่ลดหรือขยายเส้นผ่านศูนย์กลาง แต่ไม่สมมาตรสำหรับเส้นกึ่งกลางใช้ในระบบงานท่อเพื่อลดขนาดเส้นผ่านศูนย์กลางของท่อจากขนาดเดียวเป็นขนาดใหญ่หรือเล็ก

ช่วงจากประเภทการเชื่อมต่อที่แตกต่างกัน ตัวลดท่อสามารถจำแนกได้โดยใช้ตัวลดรอยเชื่อมซ็อกเก็ตและตัวลดรอยเชื่อมชน

ตัวลดรอยเชื่อมซ็อกเก็ตเรียกอีกอย่างว่าตัวเชื่อมซ็อกเก็ตซึ่งมีสามประเภท 1, 2 และ 3 มาตรฐานการผลิตเป็นไปตาม ASME B16.11

Socket Weld ทนทานต่อความแข็งแรงของการเชื่อมแบบก้น ½ ดังนั้นจึงใช้สำหรับท่อเส้นผ่านศูนย์กลางขนาดเล็กที่มีเส้นผ่านศูนย์กลาง NPS 2 หรือน้อยกว่าButt Weld มีความแข็งแรงสูงเพราะเหมาะสำหรับท่อแรงดันสูงและท่อที่มีอุณหภูมิสูง

ตัวลดรอยเชื่อมแบบก้นสิ้นสุดในแบบแปลนหรือแบบเอียง ผลิตตาม ASME B16.9 และกระบวนการเชื่อมตาม ASME B16.25

แหล่งกำเนิดสินค้า: China

ตัวลดขนาดท่อเข้ามาในตัวลดจุดศูนย์กลางและตัวลดขนาดผิดปกติ พวกมันทำจากเหล็กกล้าคาร์บอน โลหะผสมเหล็ก สแตนเลส เหล็กอุณหภูมิต่ำหรือเหล็กประสิทธิภาพสูง ฯลฯ

ชื่อสินค้า: ตัวลดจุดศูนย์กลาง / นอกรีต

ขนาด: 1/2″–72″

ข้อศอกไม่มีรอยต่อ: 1/2″～24″ DN15～DN600

ข้อศอกรอย: 4″ ～ 72″ DN150 ～ DN1800

ผนัง Thinkness: sch10, sch20, sch30, มาตรฐาน, sch40, sch60, xs, sch80, sch100,sch120, sch140, sch160, xxs, มาตรฐาน, sch5s, sch20s, sch40s, sch80s

ความหนาสูงสุด: 120mm

มาตรฐาน: ANSI B16.9 / 16.28, ASTM A53/A106, API 5L, ASME B36.10M—1996, DIN2605 / 2615 / 2616, JIS P2311/2312

วัสดุ: เหล็กกล้าคาร์บอน , โลหะผสมเหล็ก , สแตนเลส

การรักษาพื้นผิว: น้ำมันใส น้ำมันสีดำกันสนิม หรือสังกะสีร้อน

การวาดด้วยข้อมูล:

ANSI / ASME B16.9 ขนาดตัวลดขนาด, แผนภูมิขนาดตัวลดจุดศูนย์กลางของ Buttweld, Buttweld ประหลาด

JIS SCH STD ข้อต่อท่อไร้รอยต่อลดศูนย์กลางประหลาด

SCH STD Concentric Reducer อุปกรณ์ท่อไร้รอยต่อ

รายละเอียดสินค้า

ตัวลดคือข้อต่อท่อที่ใช้สำหรับเส้นผ่านศูนย์กลางของท่อกระบวนการขึ้นรูปที่ใช้กันทั่วไปคือการลดขนาดเส้นผ่านศูนย์กลาง การกดขยายขนาดเส้นผ่านศูนย์กลาง หรือการลดขนาดเส้นผ่านศูนย์กลาง บวกกับการกดขนาดเส้นผ่านศูนย์กลาง และการปั๊มขึ้นรูปยังสามารถใช้สำหรับลดขนาดท่อที่มีเส้นผ่านศูนย์กลางตามข้อกำหนดบางประการ

ก.การขึ้นรูปการลดขนาดเส้นผ่านศูนย์กลาง/การขยายตัวของเส้นผ่านศูนย์กลาง

กระบวนการลดขนาดเส้นผ่านศูนย์กลางของหัวขนาดเล็กและขนาดเล็กคือการใส่ท่อเปล่าที่มีเส้นผ่านศูนย์กลางเดียวกันกับปลายขนาดใหญ่ของหัวขนาดเล็กและขนาดเล็กลงในแม่พิมพ์ขึ้นรูป และกดท่อในทิศทางแกนเพื่อให้โลหะเคลื่อนที่ไปตาม โพรงแม่พิมพ์และหดตัวเป็นรูปร่างตามขนาดของเส้นผ่านศูนย์กลางที่ลดลงของตัวลดจะแบ่งออกเป็นการกดครั้งเดียวหรือการขึ้นรูปหลายครั้ง

ข.ปั๊มและขึ้นรูป

นอกจากการใช้ท่อเหล็กเป็นวัตถุดิบในการผลิตหัวขนาดเล็กและขนาดเล็กแล้ว ข้อกำหนดบางประการของหัวขนาดเล็กและขนาดเล็กก็สามารถผลิตได้ด้วยกระบวนการปั๊มแผ่นเหล็กรูปร่างของหมัดที่ใช้สำหรับการวาดภาพได้รับการออกแบบโดยอ้างอิงกับขนาดของพื้นผิวด้านในของหัวขนาด และแผ่นเหล็กเปล่าจะถูกเจาะและยืดด้วยหมัด
