ข้อมูลรายละเอียด
รายละเอียดสินค้า

ข้อมูลรายละเอียด
สถานที่กำเนิด ::	จีน	ความสามารถในการจัดหา ::	10,000 เครื่องต่อเดือน
วัสดุ::	เหล็กกล้าไร้สนิม	ความหลากหลาย:	Sch5, Sch10, Sch20, Sch30, มาตรฐาน, Sch40, Sch60, Xs, Sch8
การเชื่อมต่อ::	การบัดกรี	การรับรองความถูกต้อง:	ASME, ANSI, DIN, JIS, BS, GB, GS, KS, API
มาตรฐาน::	Arsenic Petroleum Corporation B16.9	การใช้งาน::	อุตสาหกรรมน้ำมันและน้ำก๊าซ
เน้น:	ข้องอสแตนเลส Sch80 , A420GR ข้องอสแตนเลส , A420GR ข้องอท่อ 90 องศา

รายละเอียดสินค้า

A420GR.WPL6-S ข้องอสแตนเลส Sch80 มุมท่อ 90° ชนิดพิเศษ

ขนาดของฟิตติ้ง ASTM B366 เกรด WPNCMC~

ขนาดท่อที่กำหนด	อุปกรณ์ทั้งหมด	อุปกรณ์ทั้งหมด	อุปกรณ์ทั้งหมด	ข้อศอก/ ประเดิม	โค้งกลับ 180°	โค้งกลับ 180°	โค้งกลับ 180 องศา	ตัวลด	หมวก
กรมอุทยานฯ	OD ที่ Bevel (1), (2)	ID ที่สิ้นสุด (1), (3), (4)	ความหนาของผนัง (3)	มิติกลางถึงปลาย A,B,C,M	ศูนย์ต่อศูนย์ O	Back-to-Face K	การจัดตำแหน่งสิ้นสุด U	ความยาวรวม H	ความยาวโดยรวม E
½ ถึง 2½	0.06 -0.03	0.03	ไม่น้อยกว่า 87.5% ของความหนาที่กำหนด	0.06	0.25	0.25	0.03	0.06	0.12
3 ถึง 3 ½	0.06	0.06	ไม่น้อยกว่า 87.5% ของความหนาที่กำหนด	0.06	0.25	0.25	0.03	0.06	0.12
4	0.06	0.06	ไม่น้อยกว่า 87.5% ของความหนาที่กำหนด	0.06	0.25	0.25	0.03	0.06	0.12
5 ถึง 8	0.09 -0.06	0.06	ไม่น้อยกว่า 87.5% ของความหนาที่กำหนด	0.06	0.25	0.25	0.03	0.06	0.25
10 ถึง 18	0.16 น -0.12	0.12	ไม่น้อยกว่า 87.5% ของความหนาที่กำหนด	0.09	0.38	0.25	0.06	0.09	0.25
20 ถึง 24	0.25 -0.19	0.19 น	ไม่น้อยกว่า 87.5% ของความหนาที่กำหนด	0.09	0.38	0.25	0.06	0.09	0.25
26 ถึง 30	0.25 -0.19	0.19 น	ไม่น้อยกว่า 87.5% ของความหนาที่กำหนด	0.12	…	…	…	0.19 น	0.38
32 ถึง 48	0.25 -0.19	0.19 น	ไม่น้อยกว่า 87.5% ของความหนาที่กำหนด	0.19 น	…	…	…	0.19 น	0.38

ข้องอ 90 องศาเป็นข้อต่อท่อชนิดหนึ่งและขั้วต่อท่อ ส่วนใหญ่ใช้สำหรับท่อสาขาของท่อหลักมันสามารถแบ่งออกเป็นเหล็กกล้าคาร์บอน เหล็กหล่อ โลหะผสมเหล็ก สแตนเลส ทองแดง ข้องอ 90 องศาโลหะผสมอลูมิเนียม ฯลฯ ตามวัสดุ

ข้องอ 90 องศามีคุณสมบัติทนต่ออุณหภูมิสูงและทนต่อแรงดัน มีความยืดหยุ่นและทนความร้อนได้ดี และประสิทธิภาพการทำงานสูงกว่าข้อต่อท่ออื่นๆ ติดตั้งง่าย นำความร้อนได้ดี ใช้ได้กับระบบทำความร้อนใต้พื้น รีไซเคิลได้ และอื่นๆ .

ข้องอ 90° มาตรฐานแห่งชาติมีความแข็งแรงรับแรงกระแทกดีเยี่ยม สามารถเชื่อมและเชื่อมต่อทางกลได้ และเหนือกว่า PB-PP-Rข้องอการนำความร้อน 90° เป็นข้อต่อท่อที่ใช้กันทั่วไปในการติดตั้งท่อ ใช้สำหรับข้อต่อข้องอ และใช้เพื่อเปลี่ยนทิศทางของท่อชื่ออื่น: ข้อศอก 90 °, ข้อศอกมุมขวา, ข้อศอกรัก, ข้อศอกปั๊ม, ข้อศอกความดัน, ข้อศอกกล, ข้อศอกเชื่อม ฯลฯ

ข้องอ 90 องศาส่วนใหญ่จะใช้เพื่อเชื่อมต่อท่อสองท่อที่มีเส้นผ่านศูนย์กลางเล็กน้อยเท่ากันหรือต่างกัน เพื่อให้ท่อสามารถหมุนได้ 90°แน่นอนว่ายังมีข้อศอก 45 °, 180 °และมุมต่างๆรัศมีการโค้งงอน้อยกว่าหรือเท่ากับ 1.5 เท่าของเส้นผ่านศูนย์กลางท่อเป็นของข้อศอก และรัศมีการโค้งงอมากกว่า 1.5 เท่าของเส้นผ่านศูนย์กลางท่อเป็นของข้อศอก

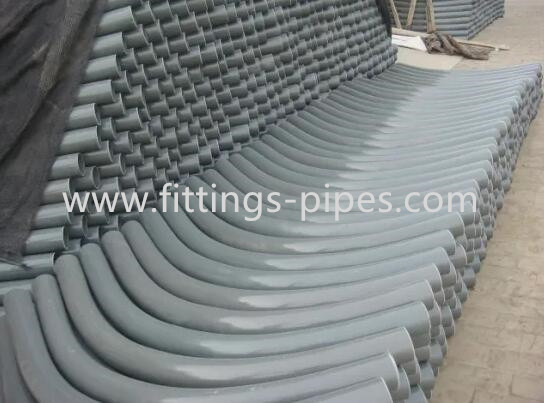

A420GR WPL6-S ข้อต่องอสแตนเลส Sch80 มุมท่อ 90 องศาชนิดพิเศษ 0

หน่วย : นิ้ว ขนาด ท่อ ขนาด	นอก Dia. (โอดี)	ความหนาของผนัง (T)				90o L/R Elbow Center To End A	45o L/R Elbow Center To End B	90o S/R Elbow Center ถึงจุดสิ้นสุด A	ประเดิมศูนย์ปิดท้าย CM	ความยาวหมวก อี
หน่วย : นิ้ว ขนาด ท่อ ขนาด	นอก Dia. (โอดี)	ช.5ส	Sch.10S	Sch.40S	Sch.80S	90o L/R Elbow Center To End A	45o L/R Elbow Center To End B	90o S/R Elbow Center ถึงจุดสิ้นสุด A	ประเดิมศูนย์ปิดท้าย CM	ความยาวหมวก อี
1/2	0.840	0.065	0.083	0.109	0.147	1.50 น	0.625		1.00 น	1.00 น
3/4	1.050	0.065	0.083	0.113	0.154	1.12	0.438		1.13	1.00 น
1	1.315	0.065	0.109	0.133	0.179	1.50 น	0.875	1.00 น	1.50 น	1.50 น
1-1/4	1.660	0.065	0.109	0.140	0.191	1.88	1.00 น	1.25 น	1.88	1.50 น
1-1/2	1.900	0.065	0.109	0.145	0.200	2.25 น	1.12	1.50 น	2.25 น	1.50 น
2	2.375	0.065	0.109	0.154	0.218	3.00 น	1.38 น	2.00 น	2.50 น	1.50 น
2-1/2	2.875	0.083	0.120	0.203	0.276	3.75	1.75	2.50 น	3.00 น	2.00 น
3	3.500	0.083	0.120	0.216	0.300	4.50 น	2.00 น	3.00 น	3.38	2.50 น
4	4.500	0.083	0.120	0.237	0.337	6.00 น	2.50 น	4.00 น	4.13	3.00 น
5	5.563	0.109	0.134	0.258	0.375	7.50 น	3.12	5.00 น	4.88	3.50 น
6	6.625	0.109	0.134	0.280	0.432	9.00 น	3.75	6.00 น	5.63	4.00 น
8	8.625	0.109	0.148	0.322	0.500	12.00 น	5.00 น	8.00 น	7.00 น	5.00 น
10	10.750	0.134	0.165	0.375	0.500	15.00 น	6.25 น	10.00 น	8.50 น	6.00 น
12	12.750	0.156	0.180	0.375	0.500	18.00 น	7.50 น	12.00 น	10.00 น	7.00 น
14	14.000	0.156	0.250	0.375	0.500	21.00 น	8.75 น	14.00 น	11.00 น	7.50 น
16	16.000	0.165	0.250	0.375	0.500	24.00 น	10.00 น	16.00 น	12.00 น	8.00 น
18	18,000	0.165	0.250	0.375	0.500	27.00 น	11.25 น	18.00 น	13.50 น	9.00 น
20	20,000	0.188	0.250	0.375	0.500	30.00 น	12.50 น	20.00 น	15.00 น	10.00 น
24	24.000	0.218	0.250	0.375	0.500	36.00 น	13.50 น	24.00 น	17.00 น	12.00 น

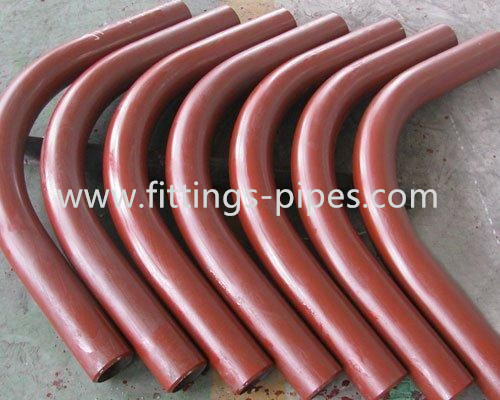

A420GR WPL6-S ข้อต่องอสแตนเลส Sch80 มุมท่อ 90 องศาชนิดพิเศษ 1

ขอบเขต ASTM A234:

1.1 ข้อกำหนดนี้ครอบคลุมถึงอุปกรณ์เหล็กคาร์บอนดัดและโลหะผสมเหล็กของการก่อสร้างแบบไร้รอยต่อและแบบเชื่อมซึ่งครอบคลุมโดยการแก้ไขล่าสุดของ ASME B16.9, B16.11, MSS-SP-79, MSS-SP-83 และ MSS-SP-95ข้อต่อฟิตติ้งเหล่านี้ใช้สำหรับท่อแรงดันและการผลิตภาชนะรับแรงดันสำหรับบริการที่อุณหภูมิปานกลางและสูงอุปกรณ์ติดตั้งที่แตกต่างจากมาตรฐาน ASME และ MSS เหล่านี้จะต้องได้รับการตกแต่งตามข้อกำหนดเพิ่มเติม S58 ของข้อกำหนด A 960/A 960M

1.2 มีข้อกำหนดเพิ่มเติมเพิ่มเติมสำหรับอุปกรณ์ติดตั้งที่ต้องการการตรวจสอบในระดับที่สูงขึ้นหากต้องการ อาจมีการระบุข้อกำหนดเพิ่มเติมอย่างน้อยหนึ่งข้อในคำสั่งซื้อ

1.3 ข้อกำหนดนี้ไม่ครอบคลุมอุปกรณ์เชื่อมหล่อหรืออุปกรณ์กลึงจากการหล่ออุปกรณ์เชื่อมเหล็กหล่ออยู่ภายใต้ข้อมูลจำเพาะ A 216/A 216M และ A 217/A 217M

1.4 ข้อกำหนดนี้แสดงในหน่วยนิ้วและหน่วย SIอย่างไรก็ตาม เว้นแต่ในใบสั่งจะระบุการกำหนดข้อมูลจำเพาะ "M" ที่เกี่ยวข้อง (หน่วย SI) วัสดุจะถูกจัดแยกเป็นหน่วยนิ้ว-ปอนด์

1.5 ค่าที่ระบุในหน่วยนิ้ว-ปอนด์หรือหน่วย SI จะต้องแยกพิจารณาเป็นค่ามาตรฐานภายในข้อความ หน่วย SI จะแสดงในวงเล็บค่าที่ระบุในแต่ละระบบจะไม่เท่ากันทุกประการดังนั้นแต่ละระบบจึงต้องใช้แยกกันการรวมกัน

A420GR WPL6-S ข้อต่องอสแตนเลส Sch80 มุมท่อ 90 องศาชนิดพิเศษ 2

A420GR WPL6-S ข้อต่องอสแตนเลส Sch80 มุมท่อ 90 องศาชนิดพิเศษ 3

คำถามที่พบบ่อย:

1. คุณเป็นโรงงานหรือบริษัทการค้าหรือไม่?

เราเป็นโรงงานเรายังมีโรงงานที่ทำธุรกิจเกี่ยวกับเหล็กอื่น ๆ

2. ฉันจะรับใบเสนอราคาจากคุณได้อย่างไร

คุณสามารถฝากข้อความถึงเราและเราจะตอบกลับทุกข้อความทันเวลาหรือเราอาจพูดคุยทางออนไลน์โดย Trademanager

และคุณยังสามารถค้นหาข้อมูลติดต่อของเราได้ที่หน้าติดต่อ

3. ฉันสามารถหาตัวอย่างก่อนสั่งซื้อได้หรือไม่?

แน่นอน.โดยปกติแล้วตัวอย่างของเรานั้นฟรีเราสามารถผลิตตามตัวอย่างหรือภาพวาดทางเทคนิคของคุณ

4. เวลาจัดส่งของคุณคืออะไร?

เวลาจัดส่งมักจะประมาณ 20 วัน (1 * 20FT ตามปกติ)

เราสามารถส่งออกได้ภายใน 2 วันหากมีสต็อก

5. เงื่อนไขการชำระเงินของคุณคืออะไร?

เงื่อนไขการชำระเงินตามปกติของเราคือฝาก 30% และส่วนที่เหลือเทียบกับ B/LL / C ยังเป็นที่ยอมรับ EXW, FOB, CFR, CIF, DDU

6. โรงงานของคุณทำอย่างไรเกี่ยวกับการควบคุมคุณภาพ?

คุณภาพเป็นสิ่งสำคัญโรงงานของเราได้รับการรับรองมาตรฐาน ISO9001เรารับประกันสินค้าจากโรงงานของเรา 100% ผ่านการรับรอง

และแต่ละกระบวนการเรามีการดำเนินงานที่เข้มงวดมากและจัดช่างเทคนิค 2 คนเพื่อตรวจสอบหลังจากผลิตสินค้าเสร็จแล้ว

เราจะทำการทดสอบครั้งสุดท้ายเพื่อรับผลิตภัณฑ์ที่ไม่ผ่านการรับรอง

แท็ก:

รายละเอียดสินค้า:
สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	hongcheng
ได้รับการรับรอง:	PED、ABS、BV、DNV、GL、LR、SGS、IEI
หมายเลขรุ่น:	8" ถึง 24"
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ:	1 ตัน
ราคา:	negotiable
รายละเอียดการบรรจุ:	กล่องไม้อัดหรือพาเลท
เวลาการส่งมอบ:	7-15 วันทำการ
เงื่อนไขการชำระเงิน:	แอล/C, ดี/พี, ที/ที
สามารถในการผลิต:	100,000 ตันต่อปี
