ข้อกำหนดขนาดการวาดภาพทางเทคนิค
หน่วย : นิ้วระบุ |
ภายนอก Dia.(อ.ด.) |
ความหนาของผนัง (T) |
Tees Center ToจบCM |
|||
Sch.5S |
Sch.10S |
Sch.40S |
Sch.80S |
|||
1/2 |
0.840 |
0.065 |
0.083 |
0.109 |
0.147 |
1.00 |
3/4 |
1.050 |
0.065 |
0.083 |
0.113 |
0.154 |
1.13 |
1 |
1.315 |
0.065 |
0.109 |
0.133 |
0.179 |
1.50 |
1-1/4 |
1.660 |
0.065 |
0.109 |
0.140 |
0.191 |
1.88 |
1-1/2 |
1.900 |
0.065 |
0.109 |
0.145 |
0.200 |
2.25 |
2 |
2.375 |
0.065 |
0.109 |
0.154 |
0.218 |
2.50 |
2-1 / 2 |
2.875 |
0.083 |
0.120 |
0.203 |
0.276 |
3.00 |
3 |
3.500 |
0.083 |
0.120 |
0.216 |
0.300 |
3.38 |
4 |
4.500 |
0.083 |
0.120 |
0.237 |
0.337 |
4.13 |
5 |
5.563 |
0.109 |
0.134 |
0.258 |
0.375 |
4.88 |
6 |
6.625 |
0.109 |
0.134 |
0.280 |
0.432 |
5.63 |
8 |
8.625 |
0.109 |
0.148 |
0.322 |
0.500 |
7.00 |
10 |
10.750 |
0.134 |
0.165 |
0.375 |
0.500 |
8.50 |
12 |
12.750 |
0.156 |
0.180 |
0.375 |
0.500 |
10.00 น |
14 |
14.000 |
0.156 |
0.250 |
0.375 |
0.500 |
11.00 น. |
16 |
16.000 |
0.165 |
0.250 |
0.375 |
0.500 |
12.00 |
18 |
18,000 |
0.165 |
0.250 |
0.375 |
0.500 |
13.50 |
20 |
20,000 |
0.188 |
0.250 |
0.375 |
0.500 |
15.00 น |
24 |
24,000 |
0.218 |
0.250 |
0.375 |
0.500 |
17.00 น. |
มาตรฐาน |
ASME/ANSI B16.9, B16.11, B16.28, JIS B2311, B2312, B2312, B2316
|
แบบอย่าง |

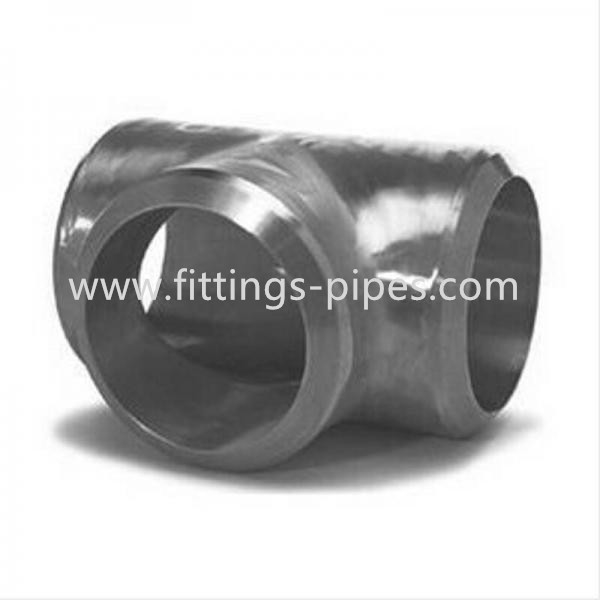

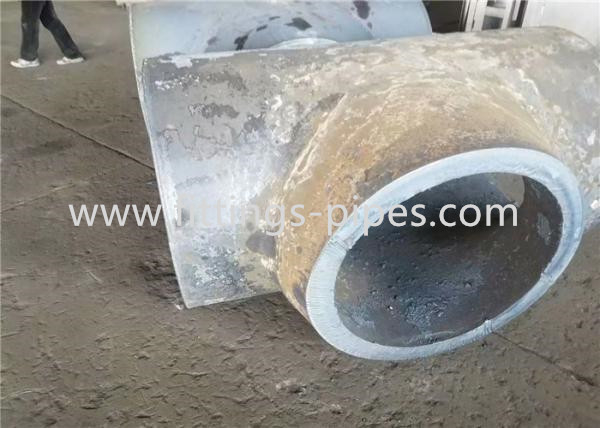

1.ตี๋ (ตรงและลด) |
ผลตอบแทน 2.180 องศา |
|
3.ข้อศอก (45/90/180 องศา) |
|
4.Cap |
|
5. ลด (ศูนย์กลางและนอกรีต) |
|
พิมพ์ |
ตะเข็บหรือไร้รอยต่อ |
องศาข้อศอก |
45 องศา 90 องศา 180 องศา |
พื้นผิว |
สีดำ, น้ำมันป้องกันสนิม, กัลวาไนซ์แบบจุ่มร้อน |
ความหนาของผนัง |
SCH5S, SCH10S, SCH10, SCH20, SCH30, SCH40, STD, XS, SCH60 |
SCH80, SCH100, SCH120, SCH140, SCH160, XXS, 2MM |
|
ขนาด |
1/2"-48"(Dn15-Dn1200) |
การเชื่อมต่อ |
งานเชื่อม |
รูปร่าง |
เท่ากับ ลด |
ใบรับรอง |
ISO9001 API TUV |
แอปพลิเคชัน |
อุตสาหกรรมปิโตรเคมีและก๊าซ, อุตสาหกรรมไฟฟ้า, อุตสาหกรรมวาล์ว, งานประปา, อุตสาหกรรมการต่อเรือ, การก่อสร้าง ฯลฯ |
