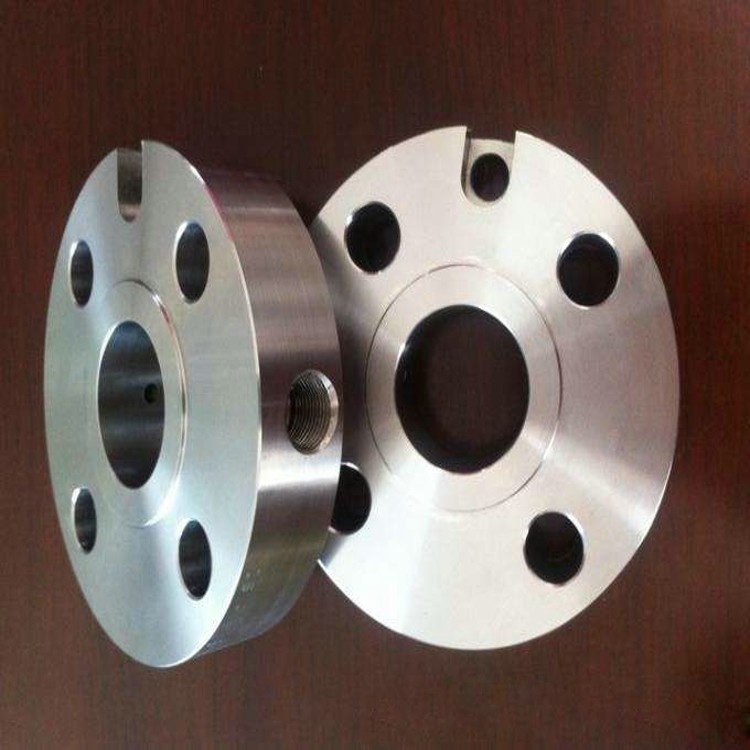

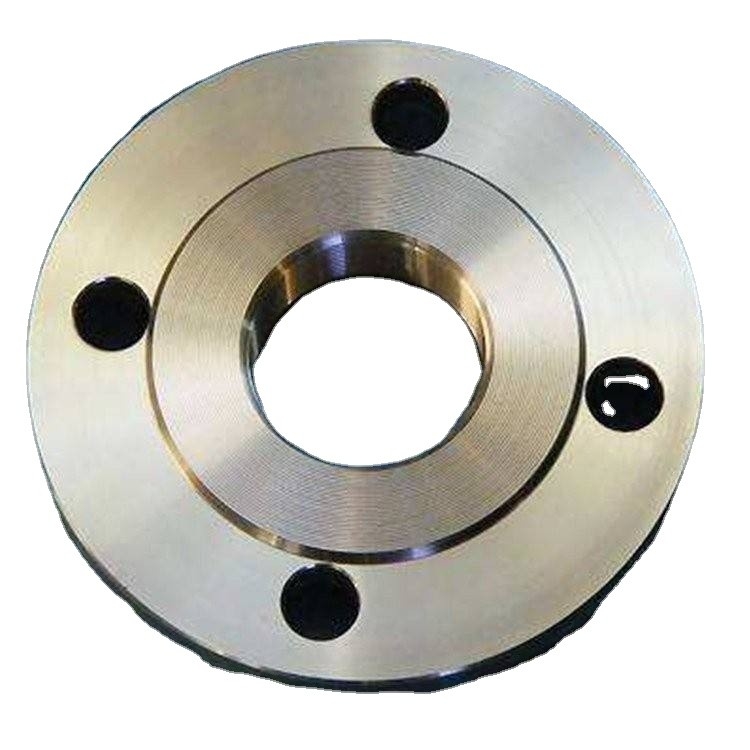

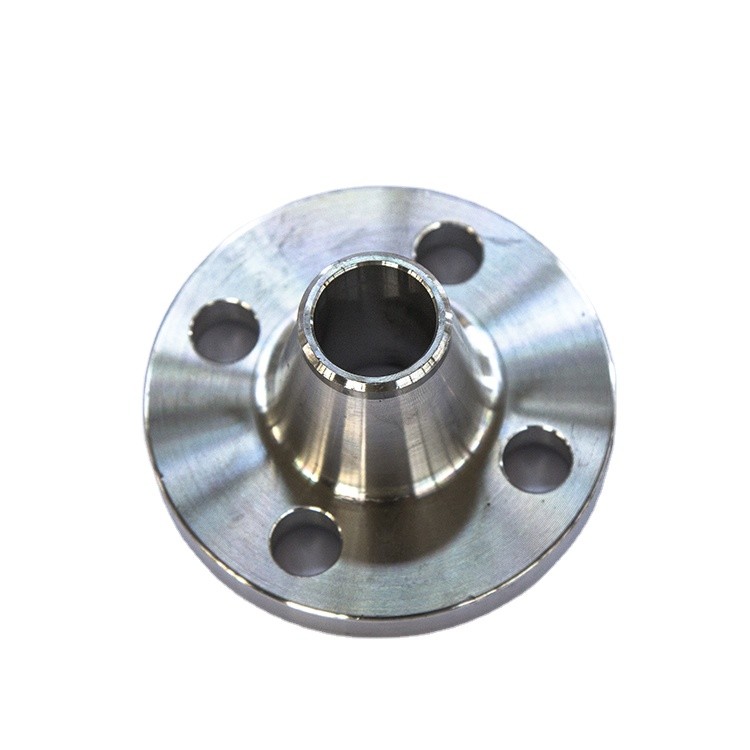

หน้าแปลนท่อแรงดันสูงปลอมแปลง Asme B16.5 904l Class 150 Class 300

รายละเอียดสินค้า

หน้าแปลนท่อแรงดันสูงคลาส 150/300/600/900/1500 หน้าแปลนสแตนเลสปลอมแปลง Asme B16.5 904l

สเตนเลสสตีลซุปเปอร์ออสเทนนิติก (แผ่นเหล็กสเตนเลส 904L) เป็นเหล็กกล้าไร้สนิมออสเทนนิติกอัลลอยด์สูงที่มีปริมาณคาร์บอนต่ำมากมีความต้านทานการกัดกร่อนได้ดีในกรดซัลฟิวริกเจือจาง และได้รับการออกแบบมาเป็นพิเศษสำหรับสภาพแวดล้อมที่มีสภาวะการกัดกร่อนที่รุนแรงมีปริมาณโครเมียมสูงและปริมาณนิกเกิลเพียงพอการเพิ่มทองแดงทำให้มีความทนทานต่อกรดสูง โดยเฉพาะอย่างยิ่งความต้านทานการกัดกร่อนของรอยแยกคลอไรด์และการแตกร้าวจากการกัดกร่อนของความเค้น และไม่ง่ายที่จะปรากฏเป็นรูพรุนและแตกร้าวความสามารถในการกัดกร่อนได้ดีกว่าเหล็กเกรดอื่นๆ เล็กน้อย และมีความสามารถในการแปรรูปและเชื่อมได้ดี และสามารถใช้กับภาชนะรับความดันได้

ระดับ
เกรดจีน: 00Cr20Ni25Mo4.5Cu

หมายเลขป้ายเยอรมัน: 1.4539

หมายเลขอเมริกัน: N08904

มาตรฐานยุโรป: 904L

องค์ประกอบทางเคมี% ของเหล็กกล้าไร้สนิม 904L

C≤0.03, Si≤1.00, Mn≤2.00, P≤0.035, S≤0.03, Ni: 23.0-25.0, Cr: 18.0-20.0,

โม: 3.0-4.0, Cu: 4.0-5.0.

ประสิทธิภาพ
ล้อแม็กและสภาพ: 926 ,

ความต้านแรงดึง (Rm N/mm2): 490,

ความแข็งแรงของผลผลิต (RP0.2N/mm2): 216,

การยืดตัว A5 %: 35.

ความหนาแน่น: 8.24g/cm3

ใช้
ปิโตรเลียม อุปกรณ์ปิโตรเคมี เช่น เครื่องปฏิกรณ์ในอุปกรณ์ปิโตรเคมี เป็นต้น

* อุปกรณ์จัดเก็บและขนส่งกรดซัลฟิวริก เช่น เครื่องแลกเปลี่ยนความร้อน ฯลฯ

* อุปกรณ์กำจัดก๊าซซัลเฟอร์ไดออกไซด์ของโรงไฟฟ้าส่วนใหญ่ใช้ในตัวหอคอย ปล่องไฟ แผ่นประตู ชิ้นส่วนภายใน ระบบสเปรย์ ฯลฯ ของหอดูดซับ* เครื่องขัดและพัดลมในระบบบำบัดกรดอินทรีย์

*อุปกรณ์บำบัดน้ำทะเล, เครื่องแลกเปลี่ยนความร้อนในน้ำทะเล, อุปกรณ์อุตสาหกรรมกระดาษ, กรดซัลฟิวริก, อุปกรณ์กรดไนตริก, การผลิตกรด, อุตสาหกรรมยาและอุปกรณ์เคมีอื่นๆ, ภาชนะรับความดัน, อุปกรณ์อาหาร

*โรงงานยา: เครื่องหมุนเหวี่ยง เครื่องปฏิกรณ์ ฯลฯ

*อาหารจากพืช: โถซอสถั่วเหลือง ไวน์สำหรับทำอาหาร โถเกลือ อุปกรณ์และน้ำสลัด

จับคู่วัสดุเชื่อมรุ่น: อิเล็กโทรด (E385-16/17), ลวดเชื่อม (ER385)

แผ่นสแตนเลส 904L ใช้กันอย่างแพร่หลายและมีความต้านทานการกัดกร่อนที่ดี, ทนความร้อน, ความแข็งแรงที่อุณหภูมิต่ำและคุณสมบัติทางกล;ใช้การได้ร้อนที่ดีเช่นการปั๊มและการดัดไม่มีปรากฏการณ์การชุบแข็งด้วยความร้อนใช้กันอย่างแพร่หลายในของใช้ในครัวเรือน (บนโต๊ะอาหาร 1 และ 2), ตู้, ท่อภายในอาคาร, เครื่องทำน้ำอุ่น, หม้อไอน้ำ, อ่างอาบน้ำ, ชิ้นส่วนรถยนต์, เครื่องใช้ทางการแพทย์, วัสดุก่อสร้าง, สารเคมี, อุตสาหกรรมอาหาร, เกษตรกรรม, ชิ้นส่วนเรือ

ข้อควรระวัง
1 ประสิทธิภาพการเชื่อม

เช่นเดียวกับสแตนเลสทั่วไป 90 4 L สามารถเชื่อมได้ด้วยวิธีการเชื่อมที่หลากหลายวิธีการเชื่อมที่ใช้กันมากที่สุดคือการเชื่อมอาร์กด้วยมือหรือการเชื่อมป้องกันก๊าซเฉื่อยอิเล็กโทรดหรือโลหะลวดขึ้นอยู่กับองค์ประกอบของโลหะฐานและมีความบริสุทธิ์สูงกว่าเนื้อหาของโมลิบดีนัมสูงกว่าโลหะฐานโดยทั่วไปไม่จำเป็นต้องอุ่นก่อนการเชื่อม แต่ในการใช้งานกลางแจ้งที่เย็น เพื่อหลีกเลี่ยงการรวมตัวของไอน้ำ ข้อต่อหรือบริเวณที่อยู่ติดกันสามารถให้ความร้อนได้อย่างสม่ำเสมอโปรดทราบว่าอุณหภูมิในท้องถิ่นไม่ควรเกิน 100 ℃ เพื่อไม่ให้เกิดการรวมตัวของคาร์บอนและทำให้เกิดการกัดกร่อนตามขอบเกรนเมื่อทำการเชื่อม แนะนำให้ใช้พลังงานเส้นเล็ก ความเร็วในการเชื่อมต่อเนื่องและรวดเร็วโดยทั่วไป ไม่จำเป็นต้องอบชุบด้วยความร้อนหลังการเชื่อมหากจำเป็นต้องอบชุบด้วยความร้อน จะต้องได้รับความร้อนที่ 1100~1150℃ แล้วจึงทำให้เย็นลงอย่างรวดเร็ว

2 การแปรรูป

ลักษณะการตัดเฉือนของ 904L นั้นคล้ายคลึงกับของเหล็กกล้าไร้สนิมออสเทนนิติกอื่นๆ และมีแนวโน้มที่จะเกิดการเกาะติดของเครื่องมือและการชุบแข็งระหว่างการตัดเฉือนต้องใช้เครื่องมือซีเมนต์คาร์ไบด์มุมคายที่เป็นบวก และใช้น้ำมันวัลคาไนซ์และคลอรีนเป็นสารหล่อเย็นสำหรับการตัดอุปกรณ์และกระบวนการควรอยู่บนพื้นฐานของการลดความแข็งของงานในระหว่างกระบวนการตัด ควรหลีกเลี่ยงความเร็วตัดช้าและปริมาณป้อน

3. กระบวนการผลิต

ในฐานะที่เป็นวัสดุที่ทนต่อการกัดกร่อนทั่วไป แผ่นสแตนเลส 904L สามารถรีดเย็นเพื่อให้ได้ผลิตภัณฑ์ที่มีประสิทธิภาพสูง ซึ่งสามารถใช้ได้ในหลายสาขา รวมถึงอุปกรณ์อุตสาหกรรมอาหาร เครื่องครัว และอุตสาหกรรมอิเล็กทรอนิกส์การใช้แต่ละฟิลด์แตกต่างกัน และข้อกำหนดด้านประสิทธิภาพของเหล็กกล้าไร้สนิมรีดเย็น 904L สแตนเลสก็แตกต่างกันโดยเฉพาะอย่างยิ่งเมื่อความหนาของแถบสแตนเลสมีขนาดเล็ก การค้นหาประสิทธิภาพการทำงานเย็นที่ครอบคลุมเป็นสิ่งสำคัญอย่างยิ่งด้วยการวิเคราะห์อิทธิพลของกระบวนการรีดและการหลอมที่มีต่อคุณสมบัติและโครงสร้างจุลภาค และศึกษาอิทธิพลของพารามิเตอร์กระบวนการผลิตที่มีต่อโครงสร้างจุลภาคและคุณสมบัติของมัน สามารถจัดเตรียมข้อมูลการทดลองสำหรับการเพิ่มประสิทธิภาพการผลิตในสถานที่จริงและการปรับปรุงประสิทธิภาพได้

ทนต่อการกัดกร่อน
ในกรณีของการอบชุบและการเชื่อมด้วยความร้อนทั่วไป จะไม่มีการตกตะกอนของคาร์ไบด์ ซึ่งช่วยลดความเสี่ยงของการกัดกร่อนตามขอบเกรนหลังจากการอบชุบและการเชื่อมด้วยความร้อนทั่วไปเนื่องจากมีปริมาณโครเมียม-นิกเกิล-โมลิบดีนัมสูงและการเติมทองแดง 904L จึงสามารถป้องกันได้แม้ในสภาพแวดล้อมที่ลดต่ำลง เช่น กรดซัลฟิวริกและกรดฟอร์มิกปริมาณนิกเกิลที่สูงยังส่งผลให้อัตราการกัดกร่อนลดลงในสถานะใช้งานในกรดซัลฟิวริกบริสุทธิ์ในช่วงความเข้มข้น 0~98% อุณหภูมิในการทำงาน 904L อาจสูงถึง 40 องศาเซลเซียสในกรดฟอสฟอริกบริสุทธิ์ในช่วงความเข้มข้น 0~85% ความต้านทานการกัดกร่อนได้ดีมากในกรดฟอสฟอริกทางอุตสาหกรรมที่ผลิตโดยกระบวนการเปียก สิ่งเจือปนมีผลอย่างมากต่อความต้านทานการกัดกร่อนในบรรดากรดฟอสฟอริกต่างๆ 904L มีความทนทานต่อการกัดกร่อนมากกว่าสแตนเลสธรรมดาในกรดไนตริกที่ออกซิไดซ์อย่างแรง 904L มีความต้านทานการกัดกร่อนต่ำกว่าเกรดเหล็กกล้าผสมสูงที่ไม่มีโมลิบดีนัมในกรดไฮโดรคลอริก การใช้ 904L นั้นจำกัดความเข้มข้นที่ต่ำกว่า 1-2%ในช่วงความเข้มข้นนี้ความต้านทานการกัดกร่อนของ 904L นั้นดีกว่าเหล็กกล้าไร้สนิมทั่วไปเหล็กกล้า 904L มีความทนทานต่อการกัดกร่อนแบบรูพรุนสูงความทนทานต่อการกัดกร่อนตามรอยแยกในสารละลายคลอไรด์ก็ดีมากเช่นกันปริมาณนิกเกิลสูง 904L ช่วยลดอัตราการกัดกร่อนในหลุมและรอยแยกเหล็กกล้าไร้สนิมออสเทนนิติกทั่วไปอาจไวต่อการกัดกร่อนของความเค้นในสภาพแวดล้อมที่อุดมด้วยคลอไรด์ที่อุณหภูมิสูงกว่า 60°C และความไวดังกล่าวสามารถลดลงได้โดยการเพิ่มปริมาณนิกเกิลของเหล็กกล้าไร้สนิมเนื่องจากมีปริมาณนิกเกิลสูง 904L จึงมีความทนทานสูงต่อการแตกร้าวจากการกัดกร่อนของความเค้นในสารละลายคลอไรด์ สารละลายไฮดรอกไซด์เข้มข้น และสภาพแวดล้อมที่อุดมด้วยไฮโดรเจนซัลไฟด์

หน้าแปลนคือชิ้นส่วนที่เชื่อมต่อปลายท่อทั้งสอง การเชื่อมต่อของหน้าแปลนถูกกำหนดโดยหน้าแปลน ปะเก็น และสลักเกลียวสามที่เชื่อมต่อกันเป็นกลุ่มของโครงสร้างการปิดผนึกรวมของการเชื่อมต่อที่ถอดออกได้ปะเก็นถูกเพิ่มระหว่างครีบทั้งสองแล้วขันด้วยสลักเกลียวหน้าแปลนแรงดันต่างกัน ความหนาต่างกัน และน๊อตที่ใช้ต่างกัน เมื่อปั๊มและวาล์วเชื่อมต่อกับท่อ ชิ้นส่วนของอุปกรณ์ยังทำจากรูปร่างหน้าแปลนที่สอดคล้องกัน หรือที่เรียกว่าการเชื่อมต่อหน้าแปลน มักจะปิดส่วนการเชื่อมต่อด้วยสลักเกลียว เรียกอีกอย่างว่าครีบ เช่น การต่อท่อระบายอากาศ ชิ้นส่วนประเภทนี้เรียกว่า "ส่วนหน้าแปลน" แต่การเชื่อมต่อนี้เป็นเพียงส่วนหนึ่งของอุปกรณ์ เช่น การเชื่อมต่อระหว่างหน้าแปลนกับปั๊มน้ำ มันไม่เหมาะ เรียกปั๊มน้ำเป็นส่วนประเภทหน้าแปลน แต่วาล์วขนาดเล็กสัมพัทธ์สามารถเรียกได้ว่าเป็นชิ้นส่วนประเภทหน้าแปลน

1. ตามวัสดุ มันสามารถแบ่งออกเป็นเหล็กคาร์บอน เหล็กหล่อ โลหะผสมเหล็ก สแตนเลส ทองแดง และโลหะผสมอลูมิเนียม2. ตามวิธีการผลิต มันสามารถแบ่งออกเป็นฟอร์จครีบ หล่อครีบ รอยครีบ ฯลฯ 3. ตามมาตรฐานการผลิต มันสามารถแบ่งออกเป็นมาตรฐานแห่งชาติ (GB) (กระทรวงมาตรฐานอุตสาหกรรมเคมี ปิโตรเลียม มาตรฐาน มาตรฐานกำลังไฟฟ้า มาตรฐานอเมริกัน (ASTM) มาตรฐานเยอรมัน (DIN) มาตรฐานญี่ปุ่น (JB) ฯลฯ ระบบมาตรฐานแห่งชาติของประเทศของฉันสำหรับหน้าแปลนท่อเหล็ก GB 1 แรงดันเล็กน้อยของครีบ: 0.25Mpa-42.0Mpa ซีรี่ส์ 1 : PN1.0, PN1.6, PN2.0, PN5.0, PN10.0, PN15.0, PN25 .0, PN42 (ซีรี่ส์หลัก) ซีรี่ส์ 2: PN0.25, PN0.6, PN2.5, PN4 .0 2. โครงสร้างหน้าแปลน: a, หน้าแปลนเชื่อมแบบแบน PL;b, คอเข็มขัดเชื่อมแบน SO;c, หน้าแปลนเชื่อมชน WN;d, หน้าแปลนเชื่อมซ็อกเก็ต SW;e, หน้าแปลนหลวม PJ/SE f, ท่อรวม IF;g, หน้าแปลนเกลียว Th;h, ฝาปิดหน้าแปลน BL, ฝาปิดหน้าแปลนซับใน BL(S)3. ประเภทพื้นผิวการปิดผนึกหน้าแปลน: FF พื้นผิวเรียบ, RF พื้นผิวยก, พื้นผิวเว้า FM, พื้นผิวนูน MF, พื้นผิวลิ้นและร่อง TG, พื้นผิวเชื่อมต่อแหวน RJ การเชื่อมต่อท่อเหล็กคาร์บอนมากกว่า 2.5Mpaพื้นผิวการซีลของหน้าแปลนเชื่อมแบบเรียบสามารถแบ่งออกเป็นสามประเภท: แบบเรียบ, แบบเว้า-นูน และแบบลิ้นและร่องการใช้หน้าแปลนเชื่อมเรียบแบบเรียบนั้นมีขนาดใหญ่ที่สุด และส่วนใหญ่จะใช้ในกรณีของสภาวะปานกลางปานกลาง เช่น อากาศอัดแรงดันต่ำที่ไม่ผ่านการกรองและน้ำหมุนเวียนแรงดันต่ำข้อดีคือราคาค่อนข้างถูกหน้าแปลนเหล็กเชื่อมก้น: ใช้สำหรับเชื่อมก้นของหน้าแปลนและท่อมีโครงสร้างที่เหมาะสม มีความแข็งแรงสูงและแข็งแกร่ง สามารถทนต่ออุณหภูมิสูงและความดันสูง การดัดซ้ำและความผันผวนของอุณหภูมิ และประสิทธิภาพการปิดผนึกที่เชื่อถือได้หน้าแปลนเชื่อมแบบก้นที่มีแรงดันเล็กน้อย 0.25-2.5Mpa ใช้พื้นผิวการปิดผนึกแบบเว้า-นูนหน้าแปลนเชื่อมซ็อกเก็ต: ใช้กันทั่วไปในท่อที่มี PN≤10.0Mpa, DN≤40;หน้าแปลน looper เชื่อมก้นมักใช้ในกรณีที่อุณหภูมิและความดันปานกลางไม่สูงและตัวกลางมีฤทธิ์กัดกร่อนมากกว่าเมื่อตัวกลางมีฤทธิ์กัดกร่อนมากขึ้น ส่วนของหน้าแปลนที่สัมผัสกับตัวกลาง (ข้อต่อสั้นของ flanging) จะทำจากวัสดุที่ทนต่อการกัดกร่อนคุณภาพสูง เช่น สแตนเลส และด้านนอกจะถูกยึดด้วยวงแหวนหน้าแปลนของวัสดุคุณภาพต่ำ เช่น เหล็กกล้าคาร์บอน.เพื่อให้บรรลุการปิดผนึกหน้าแปลนรวม: หน้าแปลนมักถูกรวมเข้ากับอุปกรณ์ ท่อ วาล์ว ฯลฯ ชนิดนี้มักใช้ในอุปกรณ์และวาล์ว

หน้าแปลนมักใช้ในการก่อสร้าง ปิโตรเลียม อุตสาหกรรมเคมี พลังงาน การต่อเรือ การทำกระดาษ โลหะวิทยา งานประปาและบำบัดน้ำเสีย อุตสาหกรรมเบาและหนัก ประปาและไฟฟ้าเป็นต้น
